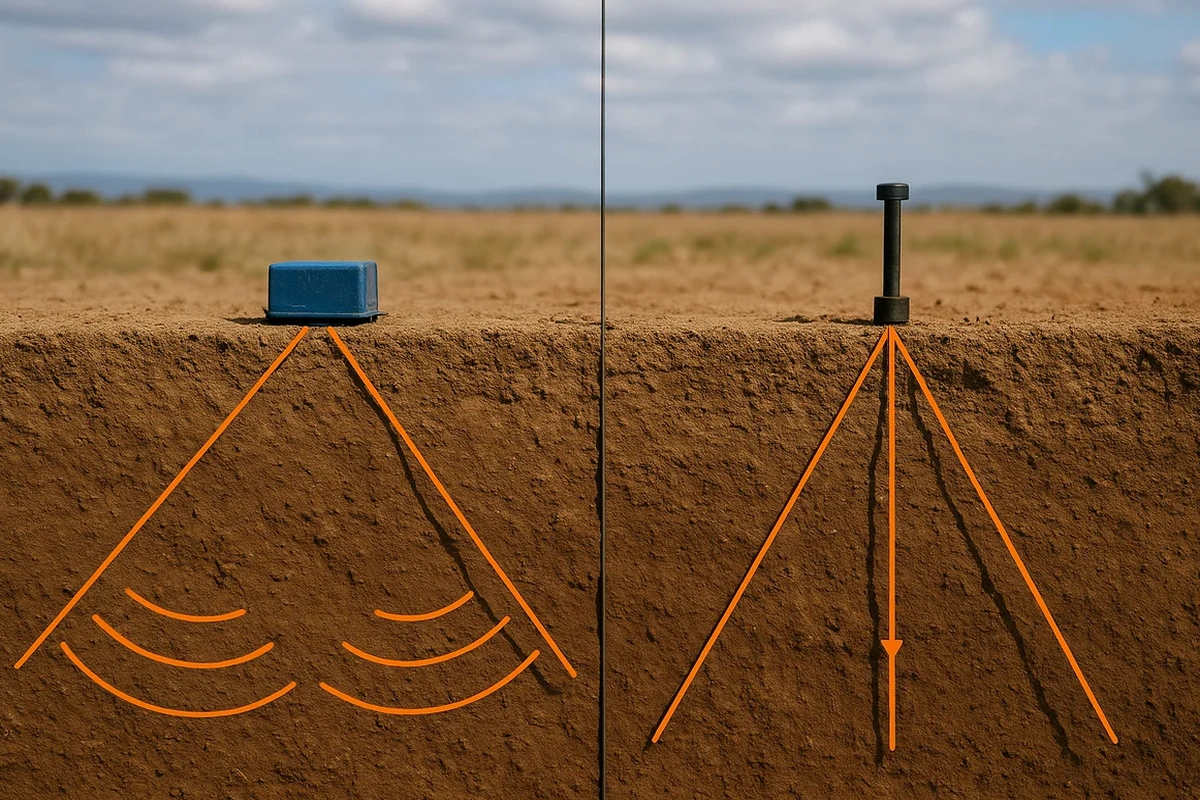

À Belfort, entre les contreforts vosgiens et la trouée de Belfort, beaucoup de projets butent sur une question simple : que cachent les premiers mètres ? Les remblais hérités des fortifications de Vauban, les alluvions de la Savoureuse et les calcaires fracturés du Jurassique cohabitent sur un territoire restreint. Pour trancher sans multiplier les sondages destructifs, on utilise la tomographie sismique par réfraction et réflexion. Les ondes P et S traversent le terrain, se réfléchissent sur les interfaces géologiques et nous livrent une image continue du sous-sol. L’avantage immédiat est la couverture large : un linéaire de plusieurs centaines de mètres investigué en une journée, avec une résolution qui permet de distinguer une poche molle d’un banc calcaire sain. Pour les projets où la profondeur du substratum rocheux conditionne tout le dimensionnement, cette méthode réduit l’aléa géotechnique avant même le premier coup de pelle.
La sismique réfraction transforme un linéaire de 200 mètres en une coupe géotechnique continue, sans toucher au terrain.
Caractéristiques du service à Belfort
Risques et considérations à Belfort
Le développement de Belfort a suivi une logique militaire puis industrielle — Alstom, Bull, General Electric — avec des extensions urbaines sur des zones au passé géotechnique mal documenté. Les secteurs proches de l’étang des Forges ou en rive gauche de la Savoureuse cumulent remblais hétérogènes, alluvions compressibles et nappe sub-affleurante. Le risque principal est la variation latérale brutale de portance : une semelle filante dimensionnée sur un calcaire sain à 2 mètres de profondeur peut se retrouver sur une poche argileuse 15 mètres plus loin. La sismique réfraction détecte ces hétérogénéités avant terrassement. Autre point sensible : les cavités karstiques dans les calcaires du Jurassique moyen, fréquentes sur les hauteurs de la Miotte et du Salbert. Une anomalie de vitesse localisée en tomographie signale un vide ou une zone décomprimée, information critique pour adapter le plan de fondation.
Nos services
La tomographie sismique à Belfort s’intègre dans une gamme de prestations complémentaires, depuis la reconnaissance superficielle jusqu’à l’analyse dynamique du site.
Profil de vitesse Vs30 et microzonage sismique
Mesure conjointe des ondes S par réfraction et analyse MASW pour classer le site selon l’Eurocode 8. Paramètre clé à Belfort, classé en zone de sismicité modérée (zone 3).
Détection de cavités et anomalies par tomographie
Campagnes haute résolution sur les versants calcaires du Salbert et de la Miotte. Identification des zones décomprimées, karsts et vides avant implantation d’ouvrages.
Questions fréquemment posées
Quel budget prévoir pour une campagne de tomographie sismique à Belfort ?
Le coût dépend surtout du linéaire à investiguer et de la profondeur cible. Pour un profil type de 200 à 300 mètres avec réfraction et analyse MASW, le budget se situe entre 2 800 € et 4 970 €. Chaque projet fait l’objet d’un devis détaillé après visite du site.
La sismique fonctionne-t-elle en milieu urbain, avec le bruit ambiant ?
Oui, à condition d’adapter la source et le traitement. En ville, on utilise un empilement vertical des tirs — plusieurs impacts au même point — pour améliorer le rapport signal/bruit. Les géophones à fréquence plus élevée (10-14 Hz) filtrent une partie du bruit de circulation.
Quelle différence entre réfraction et réflexion sismique ?
La réfraction exploite les ondes qui se propagent le long d’une interface puis remontent en tête. Elle est idéale pour cartographier le toit rocheux. La réflexion enregistre les ondes réfléchies directement sur les discontinuités ; elle offre une meilleure résolution verticale mais demande un traitement plus lourd.
Faut-il un forage pour caler les résultats ?
Ce n’est pas obligatoire mais fortement recommandé. Un sondage de calage — même destructif — permet d’attribuer une lithologie réelle aux plages de vitesse du tomogramme. Sans calage, l’interprétation reste en termes de « gammes de compacité ». Plus d'info.
