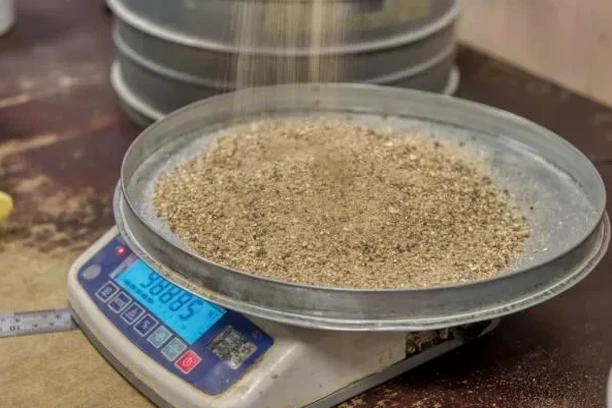

À Belfort, les alluvions de l'Allan et les limons glaciaires du Sundgau cachent souvent une granulométrie piégeuse. Une courbe mal tracée, et c'est la perméabilité qu'on sous-estime, ou la portance qu'on surévalue. Le laboratoire exécute l'analyse granulométrique intégrale : tamisage à sec et par voie humide jusqu'à 80 µm, puis sédimentométrie au densimètre pour les fines. On croise ça avec l'essai CPT quand la stratigraphie est douteuse. Les prélèvements arrivent de chantiers en pied de citadelle comme de zones d'activité des Glacis. Chaque échantillon est séché à l'étuve ventilée à 105°C, pesé, lavé sur tamis de 63 µm. Le refus repart en colonne AFNOR. La fraction fine passe au densimètre pendant 24 heures. On lit les densités à la pipette d'Andreasen. La courbe cumulée sort sous QGIS pour intégration directe au rapport G2 AVP.
À Belfort, le diamètre des particules détermine tout : portance, perméabilité, sensibilité au gel. Une courbe granulométrique précise est la base du dimensionnement géotechnique.
Caractéristiques du service à Belfort
Risques et considérations à Belfort
Belfort culmine à 358 mètres, entre Vosges et Jura. Le gel hivernal y descend à 40 cm. Une analyse granulométrique bâclée omet le pourcentage de fines inférieur à 80 µm, et le sol classé insensible au gel alors qu'il foisonne. Résultat : radiers fissurés après deux hivers. Autre piège local : les remblais anthropiques de la vieille ville. On y trouve des fragments de grès vosgien mélangés à des cendres industrielles. La courbe granulométrique révèle une discontinuité au tamis 2 mm, typique des matériaux de démolition. Ignorer cette signature, c'est valider une plateforme hétérogène sans traitement. Le Cu et le Cc sortis de l'analyse granulométrique conditionnent directement le risque d'érosion interne sous les ouvrages hydrauliques du bassin de l'Allan. On croise les résultats avec la norme NF EN 13285 pour les graves non traitées. La granulométrie, ce n'est pas une formalité : c'est la carte d'identité physique du terrain belfortain.
Nos services
Le laboratoire de mécanique des sols à Belfort propose deux niveaux d'analyse granulométrique adaptés aux exigences des missions géotechniques G1 à G5 selon la norme NF P94-500.
Granulométrie complète (tamisage 0/80 mm + sédimentométrie)
L'essai de référence pour tout projet géotechnique. Tamisage à sec et par voie humide pour la fraction grossière, analyse densimétrique sur 24 heures pour les particules inférieures à 80 µm. Courbe granulométrique cumulée avec détermination des Dx, Cu et Cc. Classification GTR et LCPC. Rapport avec fuseau de spécification selon la norme NF EN 13285. Essai sous accréditation COFRAC, échantillons traités sous 5 jours ouvrés.
Tamisage simple 0/80 mm (voie sèche + lavage)
Essai pour contrôle de plateforme et matériaux granulaires drainants. Colonne AFNOR complète jusqu'à 80 µm. Détermination du passant à 80 µm par lavage sous eau. Courbe granulométrique, calcul du coefficient d'uniformité Cu. Rapport simplifié pour chantier, livré sous 48 heures. Conforme NF P94-056, adapté aux contrôles de compactage de tranchées et remblais techniques dans l'agglomération belfortaine.
Questions fréquemment posées
Quel est le coût d'une analyse granulométrique complète à Belfort ?
Le prix d'une analyse granulométrique complète (tamisage 0/80 mm + sédimentométrie) varie entre 90 et 190 euros selon le nombre d'échantillons et la nature du sol. Un tamisage simple avec lavage démarre autour de 90 euros. Les tarifs incluent le séchage, le lavage, la colonne AFNOR, la lecture densimétrique sur 24 heures et le rapport avec courbe granulométrique. Pour les missions G2, G3 ou G4, un devis détaillé est établi après réception des échantillons.
Quelle norme régit l'analyse granulométrique en France ?
L'analyse granulométrique par tamisage est régie par la norme NF P94-056. La sédimentométrie pour les particules fines (< 80 µm) suit la norme NF P94-057. Pour les projets d'infrastructure, la norme NF EN ISO 17892-4 harmonise les méthodes au niveau européen. Le guide GTR (SETRA-LCPC) utilise ces résultats pour la classification des sols de terrassement. Tous nos essais sont réalisés sous système qualité ISO 17025 avec accréditation COFRAC.
Quelle quantité de sol faut-il prélever pour un essai granulométrique ?
La norme NF P94-056 prescrit une masse minimale d'échantillon selon le Dmax. Pour un sol 0/50 mm, prélevez 5 kg. Pour un 0/20 mm, 2 kg suffisent. Au-delà de 50 mm, comptez 20 kg pour garantir la représentativité. L'échantillon doit être intact, dans un sac étanche, sans perte de fines. Si le sol est sensible au séchage, maintenez-le à la teneur en eau naturelle. Le laboratoire de Belfort peut organiser l'enlèvement sur site.
Pourquoi coupler le tamisage avec la sédimentométrie ?
Le tamisage seul ne caractérise pas les particules inférieures à 80 µm. Or ces fines (limons et argiles) conditionnent la perméabilité, la sensibilité au gel et le comportement mécanique du sol. La sédimentométrie au densimètre la réglementation technique applicable mesure la distribution granulométrique jusqu'à 2 µm. Sans cette courbe complète, impossible de calculer le coefficient d'uniformité Cu réel, ni de classer le sol selon le GTR. C'est obligatoire pour tout projet de terrassement en zone sensible au gel comme à Belfort.
Quel délai pour obtenir les résultats d'une analyse granulométrique ?
Pour un tamisage simple avec lavage, le rapport est livré sous 48 heures ouvrées. Une analyse complète avec sédimentométrie demande 5 jours ouvrés, le temps de la décantation sur 24 heures et de la vérification des courbes. Les urgences chantier sont traitées avec un supplément délai express. Le rapport est envoyé en PDF avec la courbe granulométrique exploitable sous QGIS pour intégration directe dans votre mission géotechnique.
