Essai de densité sur site par cône de sable à Belfort

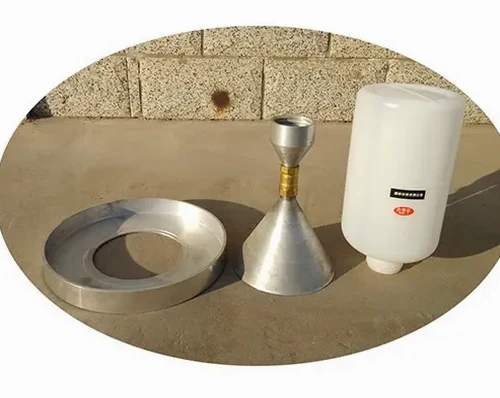

Un cône métallique, une plaque de base ajourée, un bidon de sable calibré de Silice de Nemours. Voilà l'arsenal qu'on déploie sur vos chantiers de Belfort pour vérifier la densité in situ. Pas de gamma-densimètre fragile, pas de source radioactive à déclarer. Juste un essai mécanique fiable que nos techniciens réalisent en 15 minutes par point. La masse volumique sèche du sol est comparée directement à la référence Proctor du laboratoire. Résultat : un taux de compactage sans ambiguïté, indispensable pour lever les réserves du bureau de contrôle avant de couler vos semelles ou d'engager les enrobés. On intervient sur la zone d'activité des Hauts de Belfort comme sur les remblais techniques de la Jonxion. La méthode est rustique mais sa précision dépend d'une exécution rigoureuse que seule l'expérience garantit.

Le cône de sable reste la méthode de référence pour les petits volumes — aucun appareil à nucléaire ne rivalise avec sa simplicité sur une tranchée étroite.

Caractéristiques du service à Belfort

Les plateaux calcaires du Jurassique affleurant sous les alluvions de la Savoureuse créent un contraste de portance que seul un contrôle de compactage par essais Proctor en laboratoire couplé au cône de sable permet de gérer. Une plateforme PF2 sur graves 0/31.5 peut très bien donner 98% de l'OPM sur le secteur de la Pépinière et tomber à 91% trois mètres plus loin si une poche argileuse de décalcification traîne sous la couche de forme. À Belfort, on ne compacte pas un remblai d'argile à graviers comme on dame un sable propre. La teneur en eau au moment du compactage est critique. Avant de percer le sol au cône, on prélève systématiquement une prise d'essai pour déterminer w% par étuvage ou au speedy. Si le matériau est trop sec, la densité n'atteindra jamais le Proctor de référence, même avec un rouleau vibrant lourd. Nos rapports incluent toujours la courbe w%-ρd, pour que le terrassier comprenne ce qui a calé. Quand le projet touche des limons sensibles à l'eau, on peut croiser l'essai avec une étude de perméabilité in situ pour anticiper les circulations d'eau dans la couche compactée.

Essai de densité sur site par cône de sable à Belfort

Paramètre	Valeur typique
Norme d'essai	NF P 94-061-3 (essai au sable)
Volume minimal de l'essai	800 cm³ à 1500 cm³ selon Dmax
Sable calibré utilisé	Silice de Nemours 0.08/0.4 mm
Diamètre plaque de base	150 mm ou 200 mm (adapté au Dmax)
Taux de compactage visé (remblai courant)	≥ 95% OPM (q3 pour PST)
Durée unitaire par point	12 à 18 minutes (hors séchage)
Profondeur d'essai typique	100 à 200 mm sous la surface arasée

Demonstration video

Risques et considérations à Belfort

Sur les chantiers de Belfort, on voit souvent des fonds de fouille en déblai calcaire altéré recevoir un remblai soigné, mais dont le contrôle au cône de sable n'a été fait qu'en surface. Erreur classique. Le compactage doit être vérifié en fond de couche, surtout si la première passe de matériau d'apport n'a que 15 cm et que la plaque de base du cône repose sur une interface hétérogène. Autre souci : un sable calibré dont on ne vérifie pas la masse volumique apparente tous les matins. Une variation de 2% de la densité du sable étalon fausse le taux de compactage final, et vous vous retrouvez avec un refus de réception pour un problème de procédure, pas de compactage. En période de pluie, le sable humide s'écoule mal dans la cavité — l'essai est à reprendre. Enfin, un essai au cône de sable réalisé sans avoir déterminé au préalable la courbe Proctor du matériau exact mis en oeuvre est inexploitable. Le laboratoire doit être accrédité COFRAC Essais pour que le rapport soit recevable par le bureau de contrôle.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Normes applicables: NF P 94-061-3 (masse volumique en place — méthode au sable), NF P 94-093 (détermination des références de compactage — Proctor Normal et Modifié), NF EN 13286-2 (mélanges traités aux liants hydrauliques — masse volumique de référence), GTR 2023 (Guide des Terrassements Routiers — classification et conditions de réutilisation des matériaux), NF EN 1997-2 (Eurocode 7 — reconnaissance des terrains pour compactage)

Nos services

Notre équipe intervient sur les chantiers de Belfort avec le cône de sable, mais aussi avec les essais complémentaires indispensables pour boucler le dossier de compactage. On vous détaille ce qui compose une prestation complète :

Essai de densité au cône de sable

Mesure de la masse volumique sèche en place sur remblais, couches de forme, plateformes et tranchées. Rapport avec taux de compactage, teneur en eau et positionnement GPS du point.

Détermination Proctor de référence

Essai Proctor Normal ou Modifié en laboratoire sur le matériau du chantier. Sans cette courbe de référence, l'essai au cône de sable n'a pas de sens. Délai : 48h.

Contrôle complet de plateforme PST

Pack essais PST (Partie Supérieure des Terrassements) incluant cône de sable, plaque dynamique légère et vérification de la déflexion pour les chaussées souples.

Questions fréquemment posées

Combien coûte un essai au cône de sable sur un chantier à Belfort ?

Pour une intervention à Belfort avec un point d'essai isolé, comptez entre 110 € et 120 € par point. Le tarif inclut la pesée du sable excavé, la détermination de la teneur en eau et la rédaction du rapport. Une campagne de 10 points ou plus bénéficie d'une remise sur le déplacement. Ce prix ne couvre pas l'essai Proctor de référence, qui est facturé séparément en laboratoire.

Quelle norme s'applique pour l'essai de densité au cône de sable en France ?

C'est la norme NF P 94-061-3, qui décrit la méthode d'essai au sable pour la mesure de la masse volumique d'un sol en place. Elle spécifie le matériel (cône, plaque de base, sable calibré), le mode opératoire et le calcul du taux de compactage. Nos rapports mentionnent systématiquement cette norme pour être opposables au maître d'oeuvre et au bureau de contrôle.

Quel volume de sol faut-il excaver pour un essai fiable ?

Le volume minimal dépend du Dmax du matériau. Pour un sol fin ou un sable, on creuse environ 800 cm³. Pour un remblai 0/31.5, il faut au moins 1 500 cm³, soit une cavité de 13 à 15 cm de diamètre sur 10 cm de profondeur. Si le trou est trop petit, l'erreur sur le taux de compactage peut dépasser 3 points, ce qui est rédhibitoire pour la réception.

Peut-on faire un essai au cône de sable sur un sol traité aux liants hydrauliques ?

Oui, mais avec des précautions. Le temps de prise du liant est critique. L'essai doit être réalisé dans l'heure qui suit le compactage, sinon le matériau commence à durcir et la cavité devient irrégulière. La norme de référence pour la masse volumique n'est plus le Proctor classique mais la NF EN 13286-2 pour les mélanges traités. On adapte aussi le diamètre de la plaque. Plus d'info.
