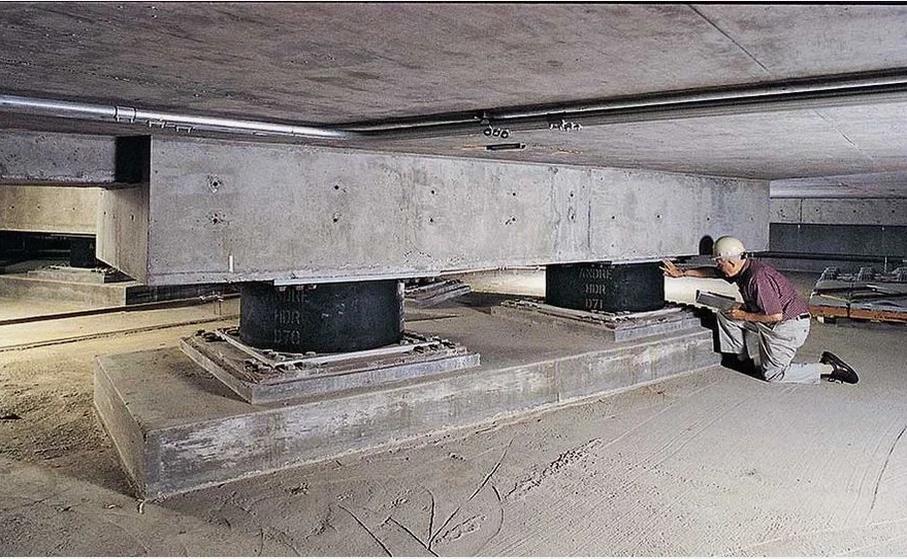

Le Territoire de Belfort repose sur un sous-sol contrasté où les grès vosgiens côtoient les alluvions quaternaires de la Savoureuse. Cette dualité géologique, couplée à une sismicité modérée mais bien réelle — le zonage réglementaire français classe Belfort en zone 3 — impose une réflexion poussée sur la protection des structures. L'isolation sismique à la base consiste à découpler le mouvement du sol de celui du bâtiment au moyen d'appareils d'appui parasismiques. Dans une ville au bâti mixte, mêlant édifices historiques en maçonnerie et constructions contemporaines, cette approche réduit drastiquement les accélérations transmises. Avant toute modélisation sur un projet belfortain, l'équipe technique analyse les données du microzonage sismique pour affiner le spectre de réponse local, car les amplifications peuvent varier sensiblement d'un quartier à l'autre, notamment entre le centre ancien et les zones d'expansion récente.
Isoler un ouvrage à Belfort, c'est accepter un déplacement horizontal contrôlé pour supprimer près de 80 % des efforts sismiques dans la superstructure.
Caractéristiques du service à Belfort
Risques et considérations à Belfort
Une opération récente de réhabilitation d'un centre hospitalier du centre-ville de Belfort illustre les enjeux. L'établissement, construit dans les années 1970 sur des alluvions sablo-graveleuses, devait rester fonctionnel après un séisme de période de retour 475 ans. L'absence d'isolation aurait impliqué un contreventement massif par voiles, rendant les espaces intérieurs inutilisables. L'analyse structurelle a montré que le cisaillement basal dépassait 35 % du poids sismique effectif. En interposant des isolateurs en néoprène fretté sous le radier général, les efforts ont été réduits d'un facteur 4. Le véritable risque, dans des projets belfortains de cette nature, n'est pas seulement l'effondrement : c'est la perte de fonctionnalité d'un équipement stratégique. La continuité des réseaux fluides (gaz médicaux, sprinklage) exige des joints de dilatation dimensionnés pour des déplacements relatifs de 20 à 30 cm, un détail souvent sous-estimé dans les appels d'offres initiaux.
Nos services
L'isolation sismique à la base ne se résume pas à l'insertion d'un joint souple. Elle engage une chaîne d'études et de contrôles que nous structurons en trois phases interdépendantes, de la caractérisation du site jusqu'à la recette des dispositifs en usine.
Définition du spectre de site et dimensionnement
Calcul de l'aléa sismique spécifique au site belfortain à partir des données de microzonage et d'essais MASW. Établissement du spectre de dimensionnement élastique et des accélérogrammes synthétiques ou naturels adaptés aux conditions de sol locales.
Modélisation de la structure isolée
Analyse temporelle non linéaire de la superstructure sous le jeu des isolateurs. Vérification des déplacements différentiels, du non-soulèvement aux appuis et de la compatibilité avec les réseaux entrants. Modélisation sur étage rigide ou radier nervuré selon le parti architectural.
Spécification et contrôle qualité des isolateurs
Rédaction du cahier des charges conforme à la NF EN 15129, suivi des essais de qualification en laboratoire COFRAC, et contrôle de production en usine. Vérification des rigidités horizontale et verticale, de l'amortissement et de la capacité de recentrage.
Questions fréquemment posées
Quel est le coût typique d'une étude de conception d'isolation sismique à la base pour un bâtiment à Belfort ?
Pour un projet de bâtiment courant (R+3 à R+7) dans le Territoire de Belfort, le budget d'étude et de dimensionnement se situe généralement entre €4.020 et €7.140. Ce montant inclut la définition du spectre de site, la modélisation temporelle et le cahier des charges des isolateurs. Le coût des dispositifs eux-mêmes et de leur pose fait l'objet d'un lot séparé.
L'isolation sismique à la base est-elle pertinente pour une maison individuelle en zone 3 ?
Techniquement faisable, elle est rarement justifiée économiquement pour une maison individuelle isolée. La réglementation parasismique pour les maisons en zone 3 à Belfort repose principalement sur des dispositions constructives (chaînages, ferraillage minimal, contreventement par voiles). L'isolation de base trouve sa pleine pertinence pour les bâtiments stratégiques, les immeubles de grande hauteur ou les structures abritant du matériel sensible.
Quels sont les principaux types d'isolateurs utilisés dans vos conceptions ?
Nous dimensionnons principalement trois familles : les isolateurs en élastomère fretté à amortissement élevé (HDRB), ceux à noyau de plomb (LRB) pour un amortissement supplémentaire, et les systèmes à pendule à friction (FPS) lorsque les déplacements attendus sont très importants ou pour des ouvrages de grande masse. Le choix dépend du spectre de site, de la descente de charges et de la période propre visée pour la structure isolée.
Quelle est la durée d'une mission complète de conception d'isolation sismique ?
Comptez entre 6 et 10 semaines pour une mission complète, depuis les essais géotechniques dynamiques in situ jusqu'à la remise du dossier de consultation des entreprises. Ce délai intègre la phase de modélisation, la rédaction des spécifications techniques et l'analyse des offres des fournisseurs d'isolateurs. Les phases de contrôle en usine s'échelonnent ensuite sur le calendrier de fabrication.
